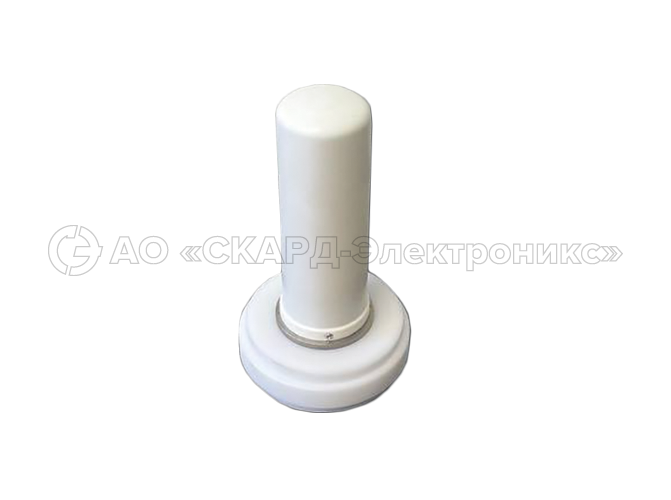

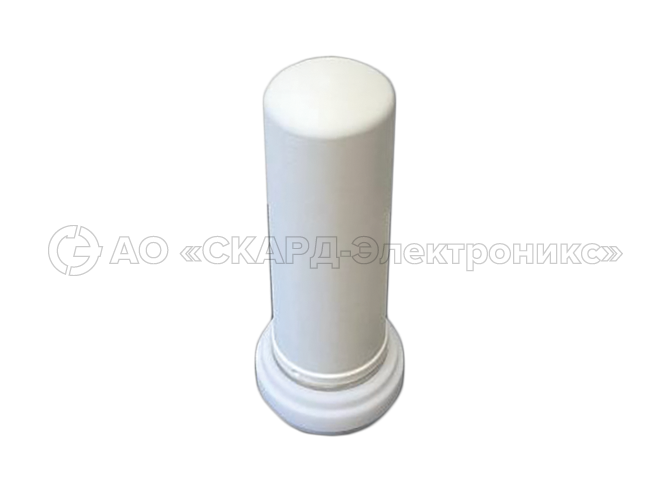

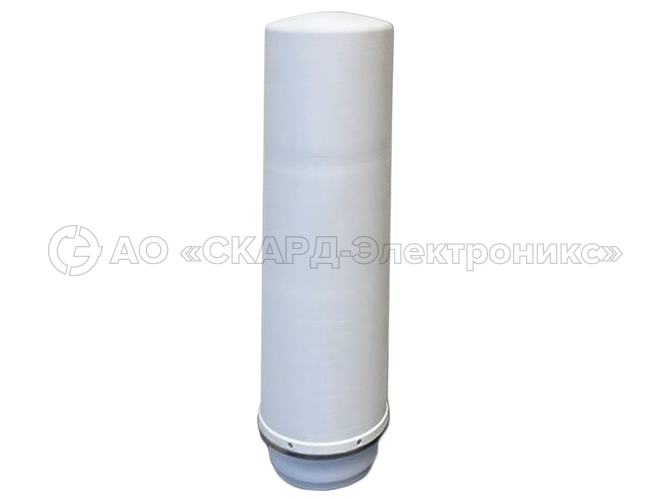

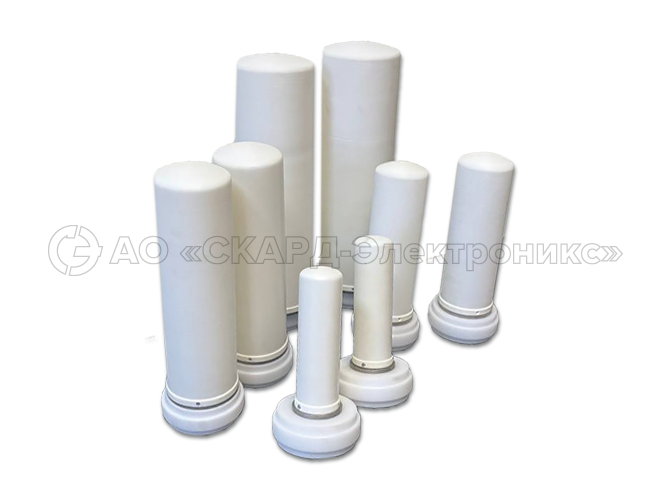

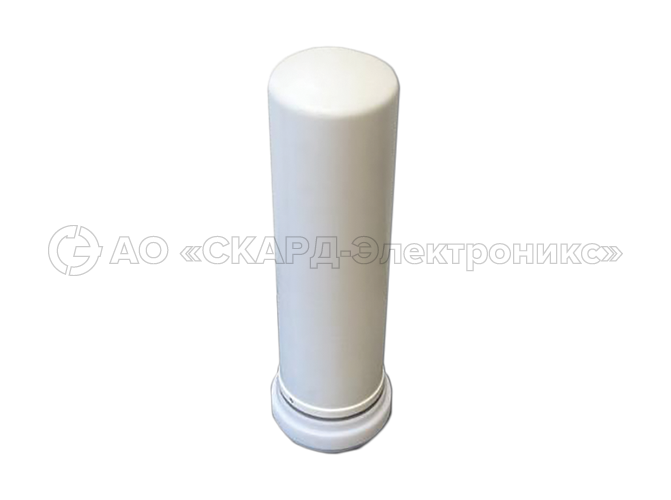

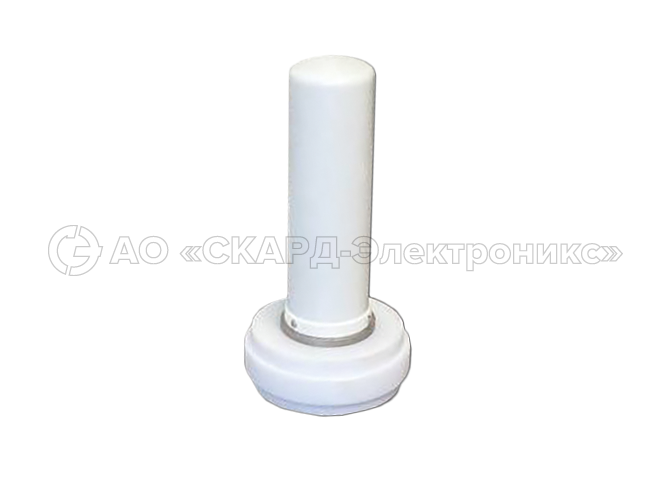

П6-188/х

Категория: Антенны и Антенные системы, Спиральные и синусные антенны

Технические характеристики
Наименование продукции	П6-188/1л П6-188/1П	П6-188/2л П6-188/2П	П6-188/3л П6-188/3П	П6-188/4л П6-188/4П	П6-188/5л П6-188/5П	П6-188/6л П6-188/6П	П6-188/7л П6-188/7П	П6-188/8л П6-188/8П
Диапазон частот:	1,1 ГГц — 1,7 ГГц	1,4 ГГц — 2,2 ГГц	2,0 ГГц — 3,0 ГГц	3,0 ГГц — 4,0 ГГц	4,0 ГГц — 5,0 ГГц	5,0 ГГц — 6,0 ГГц	6,0 ГГц — 7,5 ГГц	7,0 ГГц — 8,0 ГГц
Коэффициент усиления, дБ тип.	10-13	10-13	10-13	10-13	10-13	10-13	10-13	10-13
КСВН	<2	<2	<2	<2	<2	<2	<2	<2
Поляризация	Круговая левого вращения/ Круговая правого вращения	Круговая левого вращения/ Круговая правого вращения	Круговая левого вращения/ Круговая правого вращения	Круговая левого вращения/ Круговая правого вращения	Круговая левого вращения/ Круговая правого вращения	Круговая левого вращения/ Круговая правого вращения	Круговая левого вращения/ Круговая правого вращения	Круговая левого вращения/ Круговая правого вращения
Коэффициент эллиптичности, дБ	<1,5	<1,5	<1,5	<1,5	<1,5	<1,5	<1,5	<1,5
Pmax, Вт	20	20	20	20	20	20	20	20
Тип соединителя	SMA	SMA	SMA	SMA	SMA	SMA	SMA	SMA
Габаритные размеры, мм	∅218,2×753,5	∅155×537	∅104,6×388,2	∅88×292,2	∅88×240,5	∅88×177,5	∅88×162,5	∅88×146,9
Вес, кг	2,1	1,8	0,55	0,35	0,3	0,2	0,19	0,18
Назначение/Особенности	Измерения ЭМП	Измерения ЭМП	Измерения ЭМП	Измерения ЭМП	Измерения ЭМП	Измерения ЭМП	Измерения ЭМП	Измерения ЭМП
