П6-500С — носимая поисково-измерительная антенная система с предусилителем и сменными антенными модулями

Антенна измерительная со съёмными модулями П6-500С (далее — антенны) предназначена для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте в диапазоне частот от 100 МГц до 18 ГГц и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) используется для измерений напряженности электрического поля, параметров антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств. Может использоваться в составе средств измерений для задач локализации источников передаваемых сигналов и радиопомех.

Принцип действия антенн основан на преобразовании высокочастотного тока, наведённого электромагнитным полем на приёмных частях антенн, в переменное напряжение, передающееся через широкополосное согласующее устройство (ШСУ) в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

Конструктивно антенна состоит из ШСУ (П6-500С/СМ) и трёх антенных модулей (антенный модуль П6-500С/АМ2, антенный модуль П6-500С/АМ3 и антенный модуль П6-500С/АМ4).

ШСУ выполнено в пластмассовом корпусе в форме рукоятки антенны пистолетного типа (хватом сверху) и предназначено для размещения в его корпусе элементов питания, управления, индикации, дифференциального малошумящего усилителя (МШУ) диапазона 100 МГц — 18 ГГц, электронного коммутатора для переключения режимов работы антенны и компаса.

Антенный модуль П6-500С/АМ2 представляет из себя замкнутую дипольную антенну с согласующими элементами.
Антенный модуль П6-500В/АМ3 представляет из себя комбинированную логопериодическую антенну, смонтированную в радиопрозрачном корпусе.

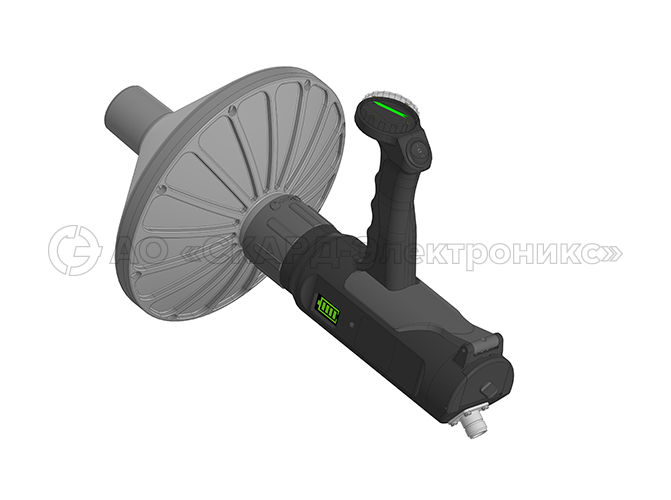

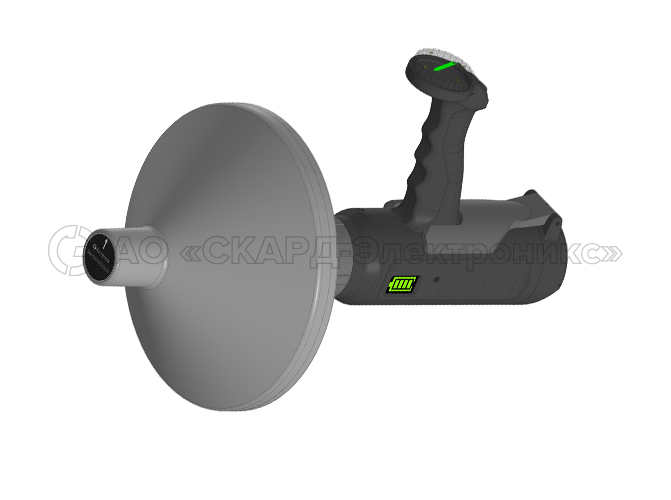

Антенный модуль П6-500В/АМ4 представляет из себя зеркальную систему, с облучателем логопериодической антенной, смонтированную в радиопрозрачном корпусе.

В каждом модуле установлен разъём типа СР-50-1003ФВ (СР-50-154ФВ). На передней стенке ШСУ установлен разъём СР-50-999Ф (СР-50-155ФВ) для подключения модулей. Благодаря специальному зажиму на корпусе ШСУ антенные модули легко и быстро переставляются. Установка модулей возможна в вертикальной или горизонтальной поляризации.

На задней стенке корпуса ШСУ установлен СВЧ соединитель N-типа для подключения измерительного оборудования. На верхней части ШСУ установлен компас для определения азимутального направления на источник сигнала. Под компасом расположен трёхпозиционный переключатель рода работы.

Антенна имеет два режима работы:
— пассивный – с выключенным малошумящим усилителем (используется в сложной электромагнитной обстановке, вблизи мощных передатчиков);
— активный – с включенным малошумящим усилителем (используется для повышения чувствительности системы).

Питание МШУ осуществляется от встроенного источника питания (6 батарей или аккумуляторов типа АА).
